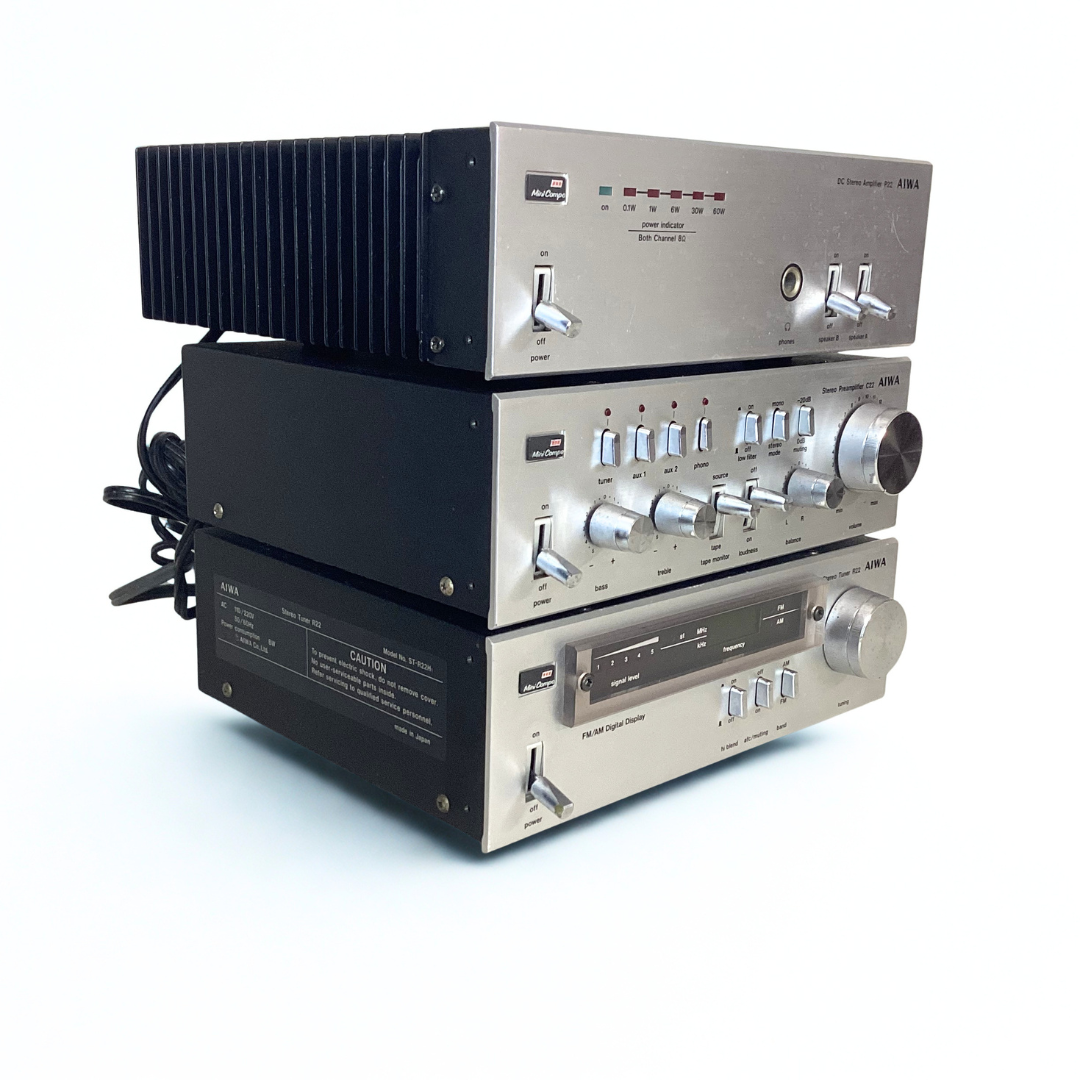

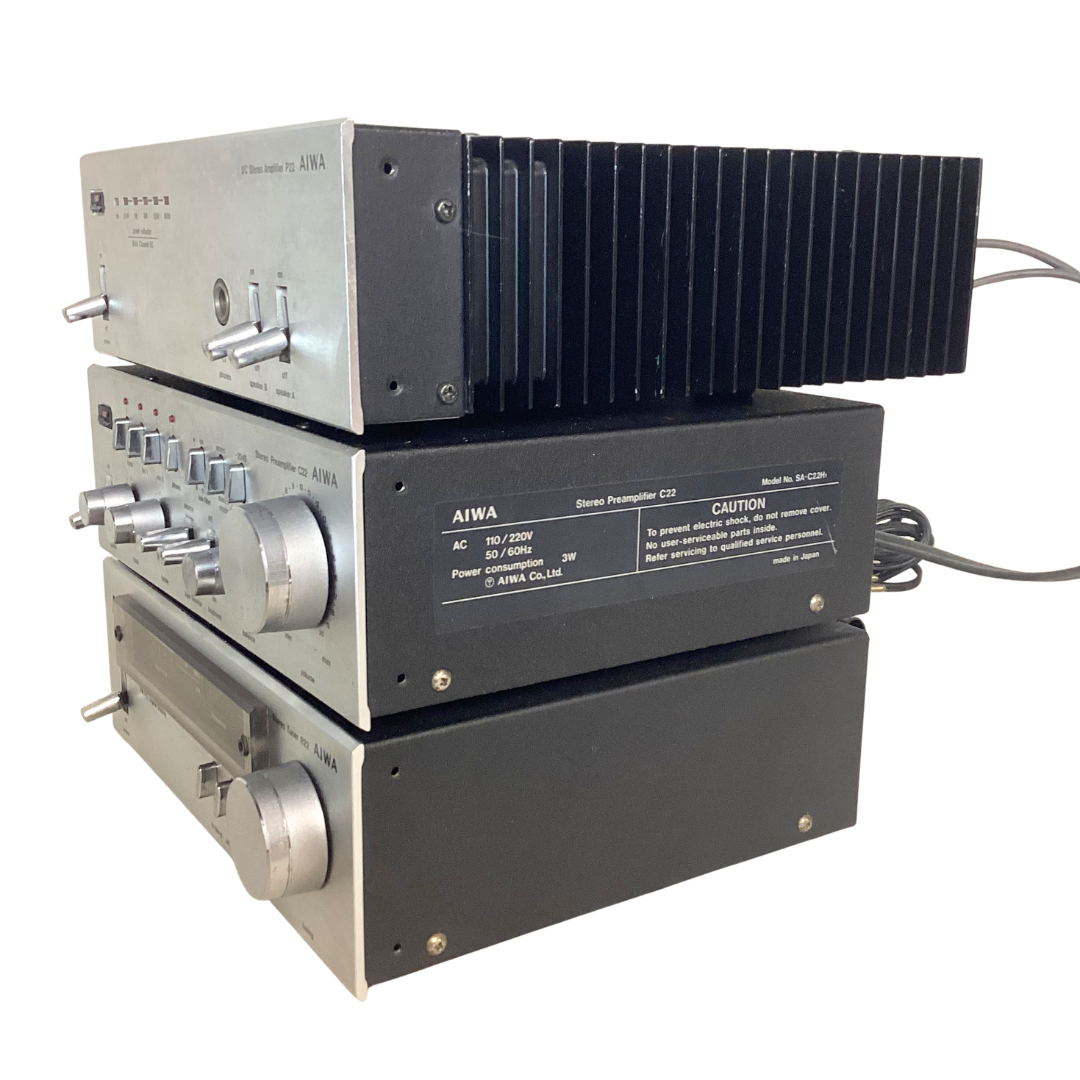

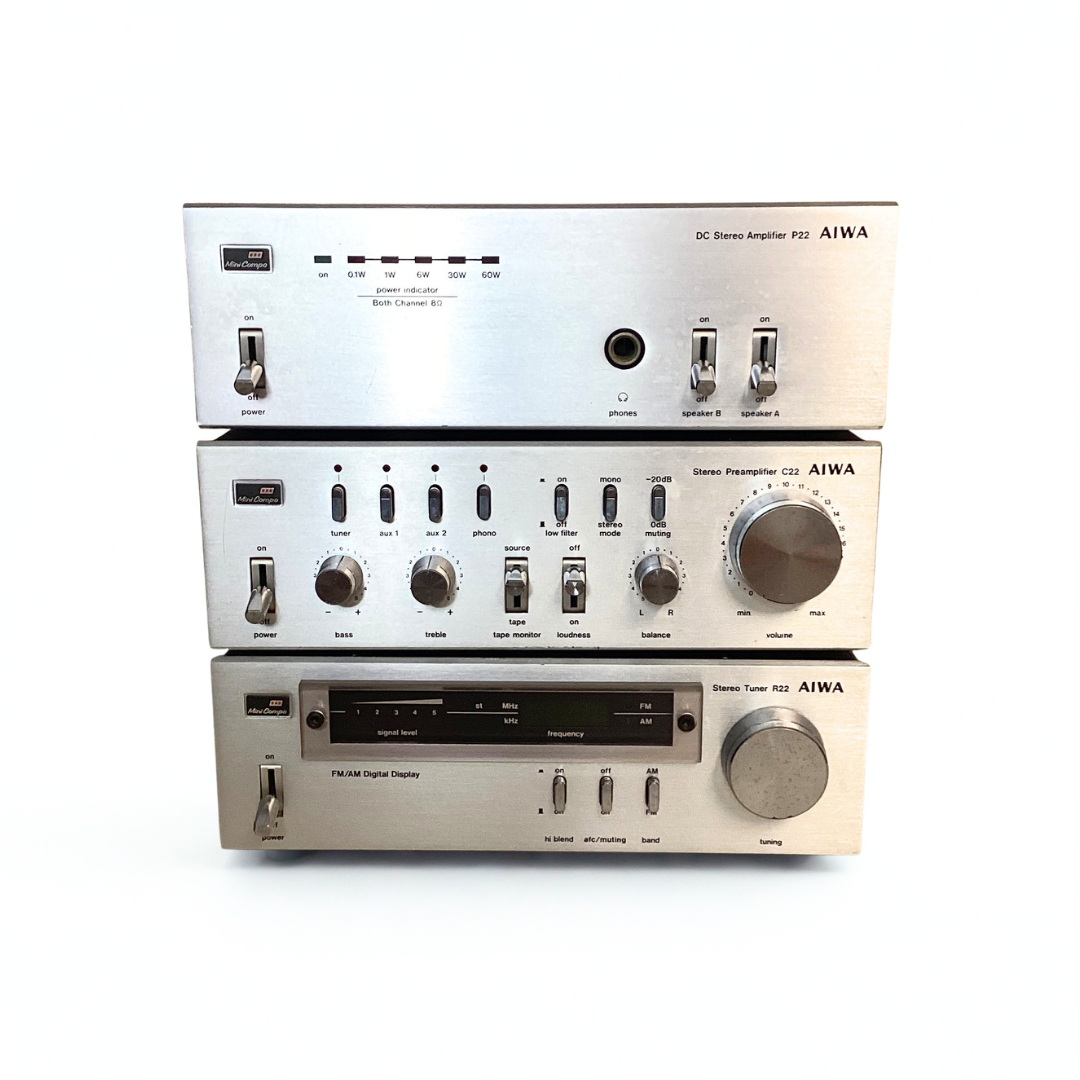

Mini-Chaîne Aiwa P22 C22 R22

Design & conception

L’ensemble Aiwa P22 / C22 / R22 correspond à une mini-chaîne Hi-Fi séparée de la série 22 d’Aiwa, commercialisée au début des années 80. Il se compose d’un amplificateur de puissance SA-P22, d’un préamplificateur SA-C22 et d’un tuner ST-R22, tous fabriqués au Japon entre 1980 et 1982.

Cette série se distingue par son format compact, son esthétique sobre en finition aluminium/silver et sa vraie construction en éléments séparés, ce qui la place au-dessus d’une mini-chaîne monobloc classique. L’ensemble 22 était proposé comme un système complet, auquel pouvait s’ajouter la platine cassette SD-L22.

Amplification & restitution

Le cœur du système repose sur l’amplificateur de puissance SA-P22, un modèle DC stereo power amplifier équipé d’un transformateur toroïdal, annoncé à 30 W + 30 W sous 8 ohms avec les deux canaux en service, sur 20 Hz à 20 kHz. Cette architecture visait une restitution dynamique et large bande dans un format réduit.

Un témoignage d’utilisateur sur Audiovintage décrit également cet ensemble comme un “monstre de 2 x 30 watts” malgré son petit format, ce qui va dans le même sens, même si cette source reste moins formelle qu’une documentation constructeur.

Composition de l’ensemble

L’ensemble comprend :

• Aiwa SA-C22 : préamplificateur
• Aiwa SA-P22 : amplificateur de puissance stéréo
• Aiwa ST-R22 : tuner stéréo FM / AM numérique

Ces trois éléments appartiennent à la même série et étaient conçus pour fonctionner ensemble au sein du Aiwa Micro System 22.

Tuner & réception

Le ST-R22 est un tuner FM / AM avec affichage numérique AM/FM, indicateur de signal LED, fonction AFC, ainsi que boutons muting et hi blend selon version. Radiomuseum indique une plage FM de 87,3 à 108,5 MHz et AM de 515 à 1650 kHz, avec une consommation maximale de 8 W.

Ce tuner complète idéalement l’ensemble pour une utilisation Hi-Fi domestique vintage, avec une ergonomie simple et un affichage lisible.

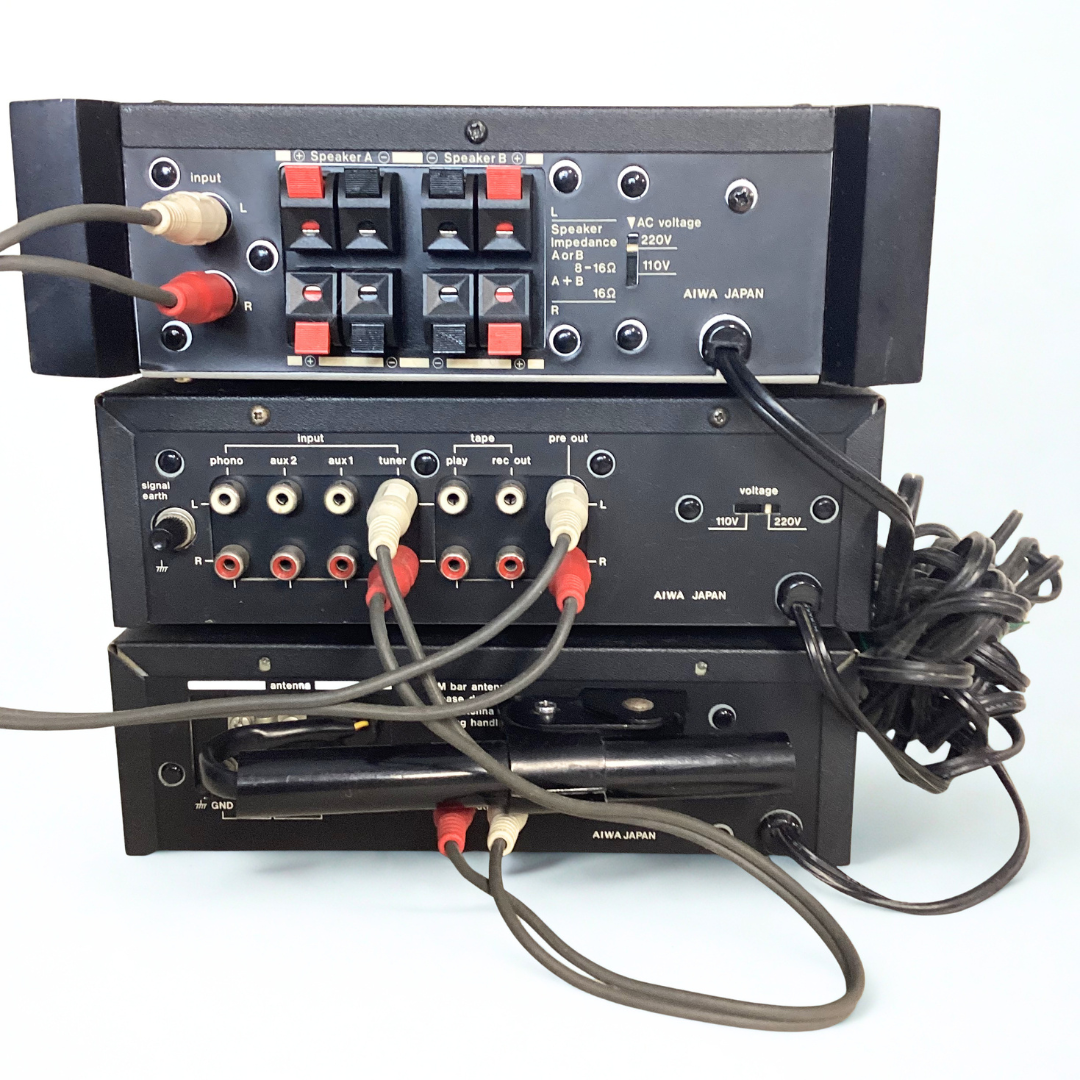

Connectique & fonctionnalités

La mini-chaîne Aiwa 22 reprend une logique de véritable système séparé :

• Préamplificateur dédié
• Amplificateur de puissance séparé
• Tuner FM / AM indépendant
• Connexions inter-éléments pour fonctionnement en chaîne
• Possibilité d’intégration avec la platine cassette SD-L22
• Compatibilité avec des enceintes passives
• Format compact type mini-composants Hi-Fi

Le préamplificateur SA-C22 est documenté comme élément central de commande du système. Hifi-Wiki le donne pour identique en construction à certains modèles BASF et Wega de même génération, ce qui suggère une conception sérieuse et bien diffusée à l’époque.

Utilisation & compatibilité

Cette mini-chaîne Aiwa séparée conviendra parfaitement à un amateur de Hi-Fi vintage recherchant un ensemble compact mais sérieux, à brancher avec une paire d’enceintes passives adaptées. Son format réduit facilite l’intégration dans un meuble Hi-Fi tout en conservant l’intérêt d’éléments distincts : meilleure modularité, entretien plus simple et esthétique très typée début 80s. Cette appréciation est une inférence raisonnable à partir de son architecture en éléments séparés et de ses caractéristiques publiées.

Caractéristiques techniques

Type : mini-chaîne Hi-Fi séparée vintage
Composition : préamplificateur SA-C22 + amplificateur de puissance SA-P22 + tuner ST-R22
Marque : Aiwa
Période : 1980 – 1982
Fabrication : Japon
Coloris : silver / aluminium

Amplification :

• Puissance de sortie : 2 x 30 W sous 8 ohms
• Réponse en fréquence : 20 Hz – 20 kHz
• Transformateur toroïdal
• Amplificateur DC large bande

Tuner ST-R22 :

• Bandes reçues : FM / AM
• Affichage numérique AM/FM
• AFC
• Hi blend / muting selon version
• FM : 87,3 – 108,5 MHz
• AM : 515 – 1650 kHz
• Consommation : 8 W max
• Dimensions : 210 × 71 × 173,5 mm
• Poids : 2 kg

Préamplificateur SA-C22 :

• Type : préamplificateur
• Années : 1980 – 1982
• Fabrication : Japon

Amplificateur SA-P22 :

• Type : amplificateur de puissance
• Années : 1980 – 1982
• Poids : env. 3,8 kg
• Consommation : env. 50 W
• Dimensions : env. 240 × 72,3 × 223,6 mm

État & révision

Mini-chaîne d’occasion, soigneusement contrôlée, nettoyée et testée dans notre atelier.
Fonctionnement vérifié sur les différents éléments de l’ensemble.
État esthétique : très bon état

Ensemble vendu révisé et garanti 3 mois.
